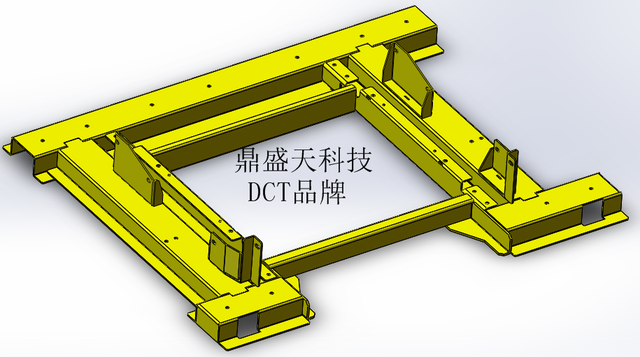

工件


客戶遇到的問題：
1. 對角線不相等，成菱形
2. 底面平面度不平整，焊完后需校形
3. 不能一次完成焊接，需要翻面
4. 焊接收縮量無法控制
5. 生產效率低


整體的解決方案

1. 運用高精度柔性焊接工裝配合變位機

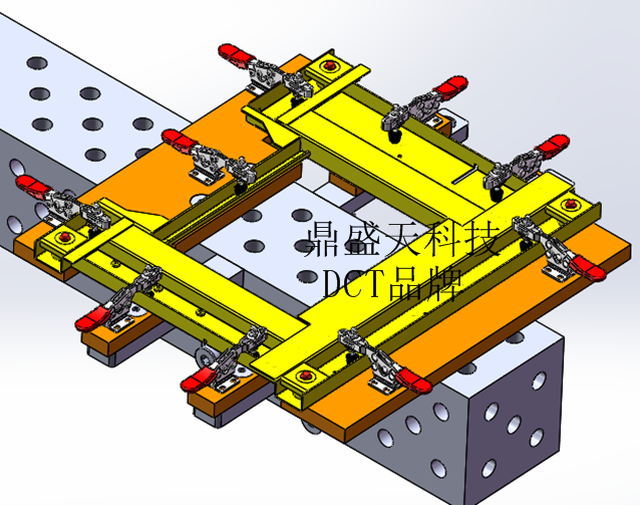

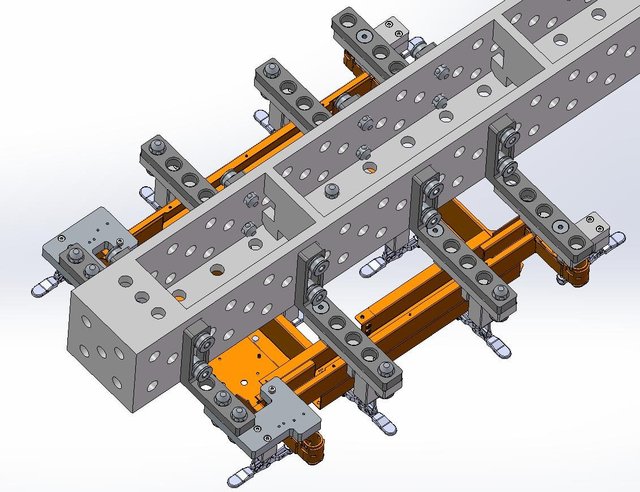

3D 模型圖



解決思路

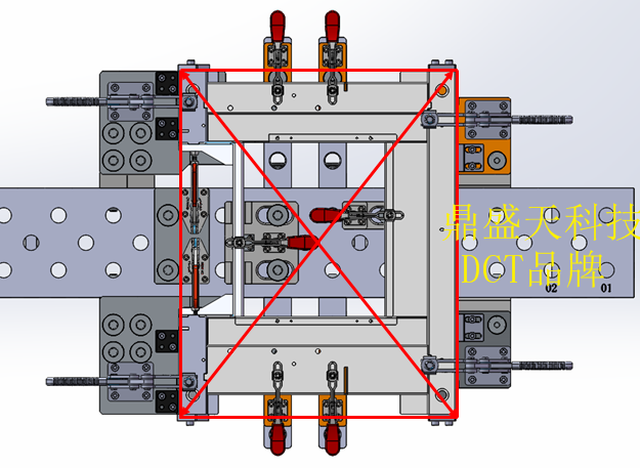

1. 高精度夾具保證產品的對角線相等，避免了人工測量誤差。


2. U-型方箱的平面度是0.1/1000mm，保證了底面平面度。通過壓緊機構，控制工件的變形。

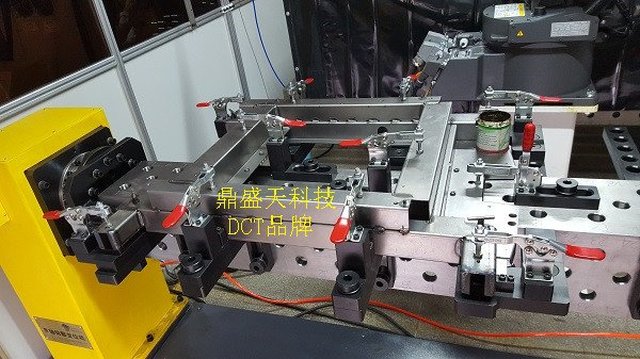

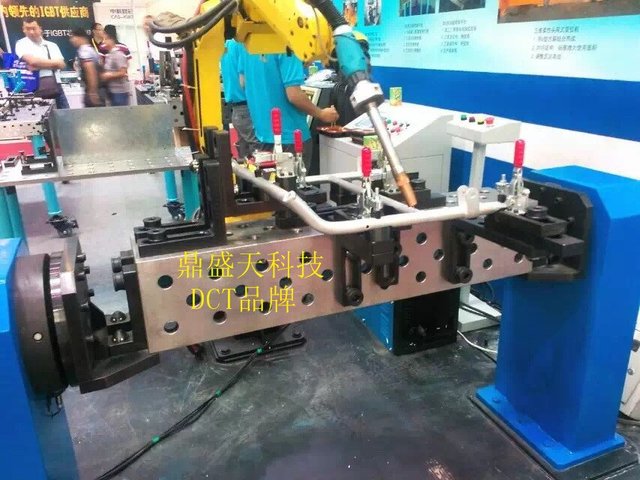

3. 通過U-型方箱和變位機的結合，能完成正反面焊接。達到工件一次性裝夾，一次性焊接成型的效果。

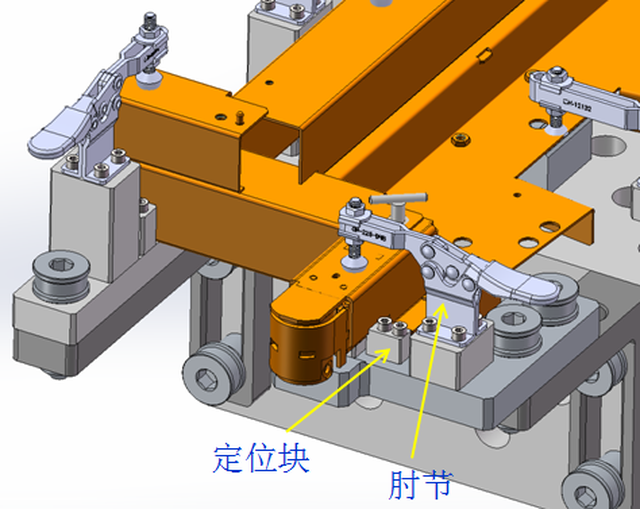

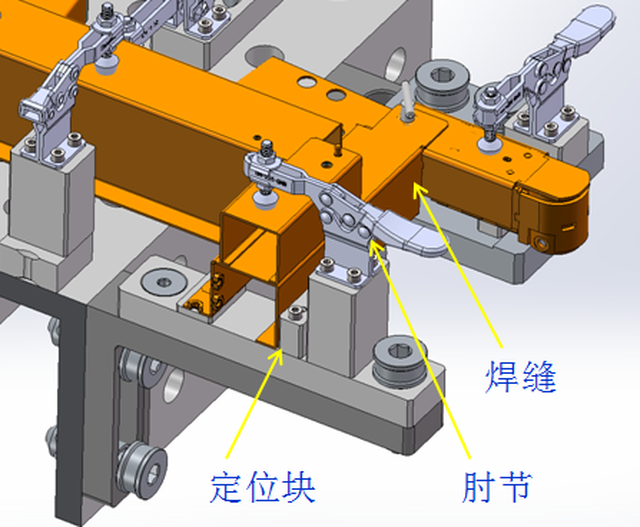

4. 根據產品的尺寸， 使用夾具合理地定位，控制焊接收縮量。根據產品的外形尺寸做定位塊，限制X/Y方向。工件放置完后，肘節(jié)壓緊。

5. 大幅度提高了焊接效率，減少了校形的時間，保證了產品的一致性。
