今天就跟大家分享柔性焊接工裝起重機臂筒的焊接應用，筒臂分為A，B，C三部分，三個部件均獨立焊接完之后再組焊。其需要解決的問題點如下幾點：1、臂筒內側尺寸的保證；2、同心及同軸度的保證；3、整體尺寸的控制。

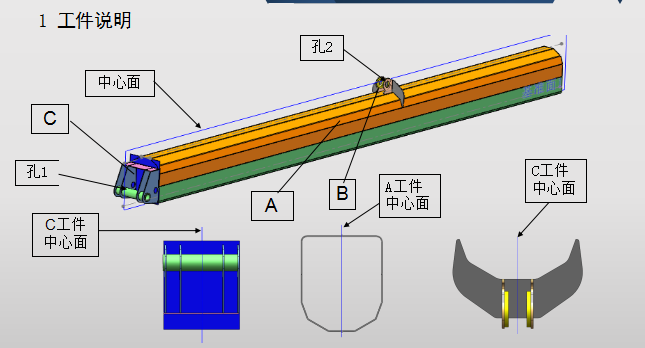

裝配工藝特點：
1. A，B，C三個零件的中心面必須重合在一起，
2. 孔1，孔2的位置尺寸必須要嚴格控制好。

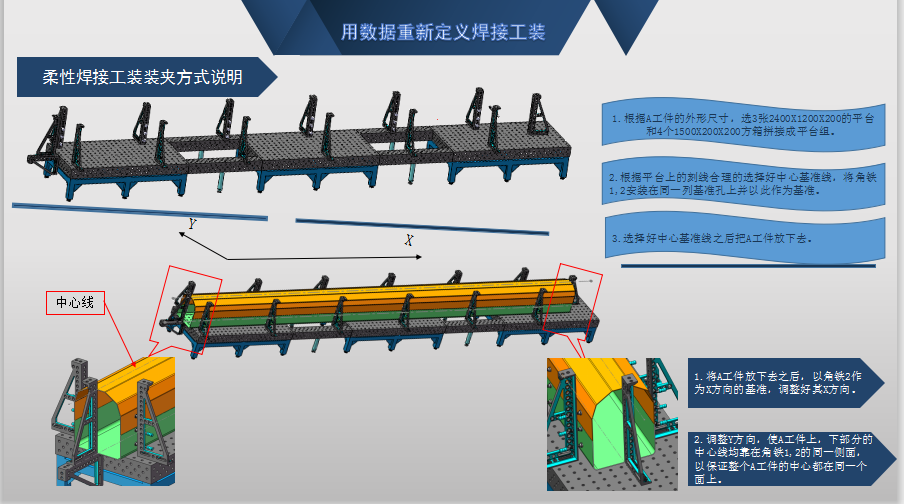

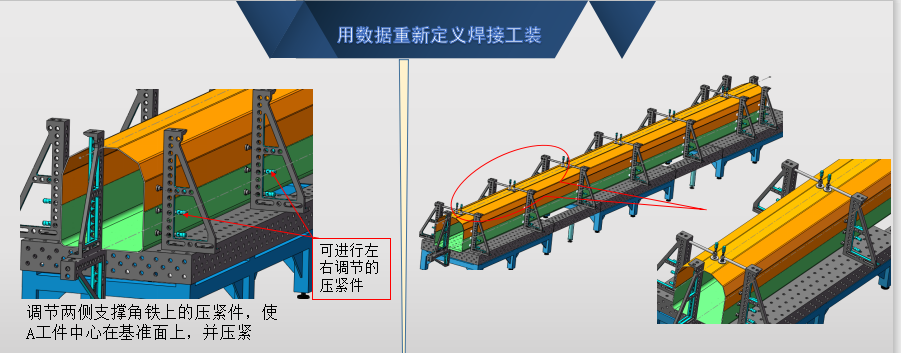

1.調整好其左右位置之后，將A工件向下壓緊，
2.將整個A工件壓緊之后開始點焊。

3.取料時只需將壓緊件松開往兩邊打開，從上面吊裝下來。

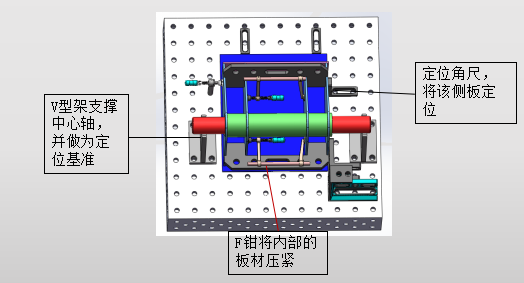

上圖為C面焊接前裝夾方式如下：

1、用V型架支撐中心軸，并做為定位基準
2、F鉗將內板材夾緊
3、定位角尺將側板定位

4、非標卡板，將兩塊夾板定位，保證位置度
5、將C部分定位壓緊之后焊接
6、焊接完成松開壓緊件，取出工件

總裝焊接拼接方式：

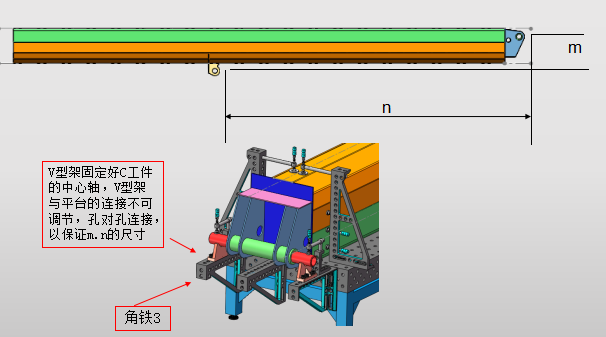

1.A，B，C三個工件進行總裝時必須嚴格控制好m，n的尺寸，前面工件說明時候提出的A，B，C三個工件的中心面必須重合在一起。

2.焊接好A工件之后保持壓緊狀態，不要松開壓緊件，將C工件安裝上去，調整C工件的中心位置，使其中心參考線與角鐵3的側面重合。

3.安裝B工件與C工件一樣的操作，采用V型架固定其中心軸位置，保證其m，n的尺寸，V型架的連接也采用孔對孔連接，固定不可調節，以防止其竄動，產生誤差。

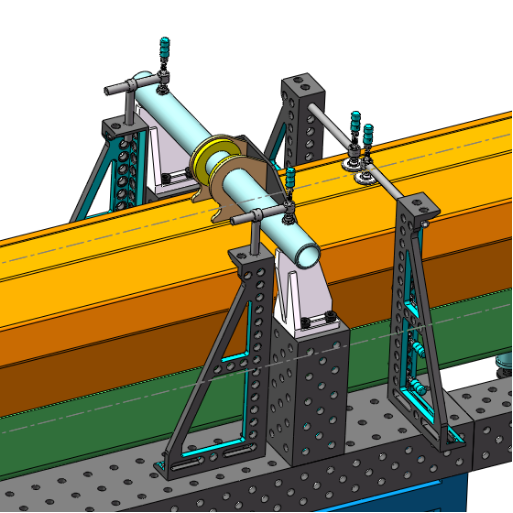

總裝完成圖：

將B，C工件安裝好之后，將其壓緊并焊接，焊接完成之后松開所有的壓緊件，向上吊起取出工件.

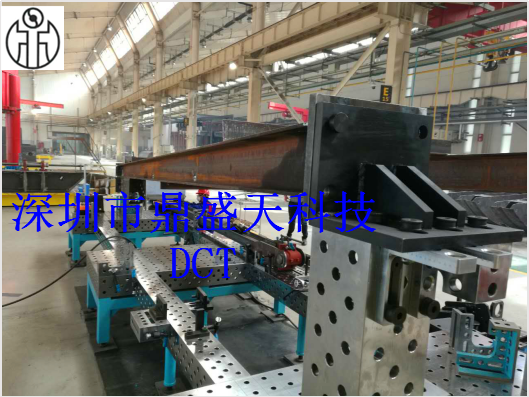

上圖為現場組裝效果圖
