軍用通訊車艙體焊接工裝應用案例分享

2021-05-31 (1442)次瀏覽

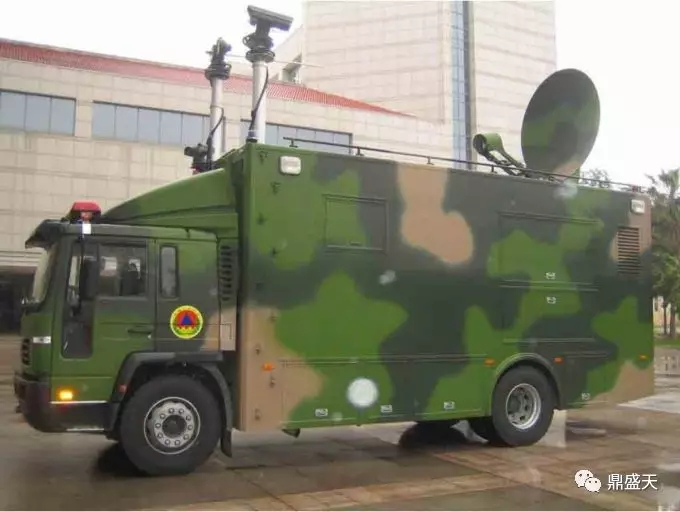

軍用通訊車艙體焊接應用說明


產品為艙體結構,產品焊接難度需要控制型變,且箱體結構長短,大小不一,需要及時更換工裝,需求工裝精度高,控制型變能力并能滿足不同艙體產品的焊接。



產品分析

一、方艙:平臺工作面積:長5500、寬2900、高3100;方艙尺寸:長4362、寬2400、高1962

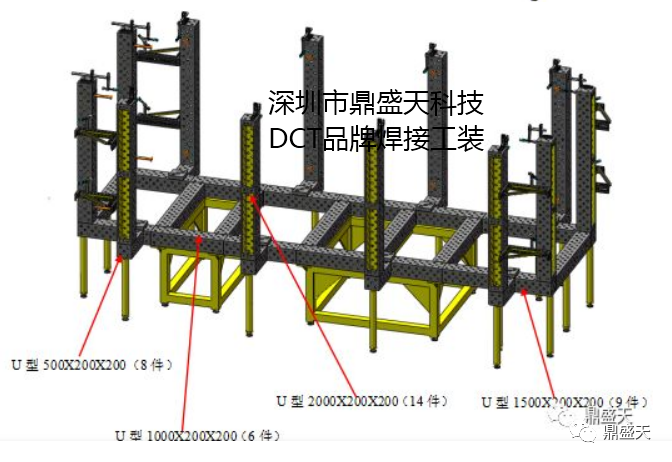

用U型方箱結構拼結,組成柔性工裝臺,向四周拓展,增大工作面積。U型方也可作大型面垂直面支撐,可伸縮式壓緊對工件進行壓緊,起到快速裝夾作用,使用方便靈活可靠??蛇m用這類產品,多種規格,通過調整U型方箱的相對尺寸位置。

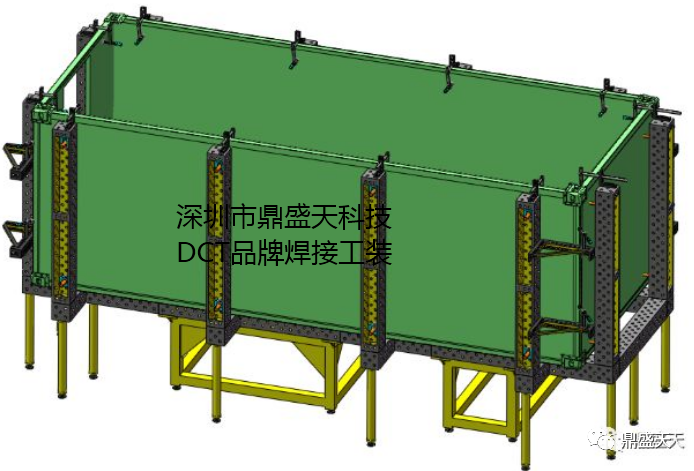

二、方艙:平臺工作面積:長6500、寬2900、高3100; 方艙尺寸:長6012、寬2438、高2000

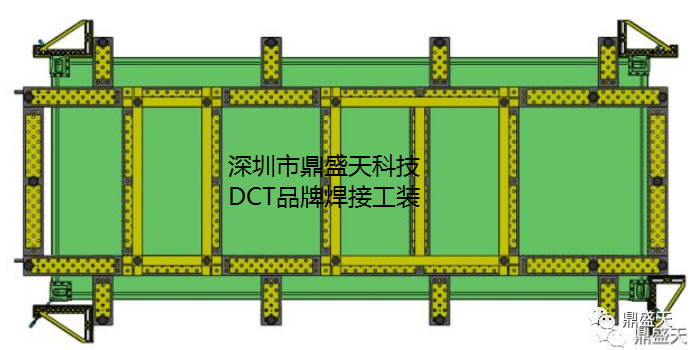

通過底部透視,可看出艙體底邊與側板連接處都在平臺外面,方便焊接。與前面介紹方艙一的工件原理一樣,是對U型方箱位置及組合方式進行改變??蛇m用這類產品多種規格。



以上兩個工艙體方案,可以看出長短不一的艙體在這套工裝上均可焊接,只需要變化工裝的結構即可,定位件保證產品基準和重要尺寸,控制型變,壓緊裝置拆裝快速,提升產品裝夾效率,并使產品穩定。
