深圳市鼎盛天科技有限公司的三維柔性組合夾具在管件的應用上有著豐富的設計和施工經驗，今天跟大家分享其中一種管件焊接的應用。

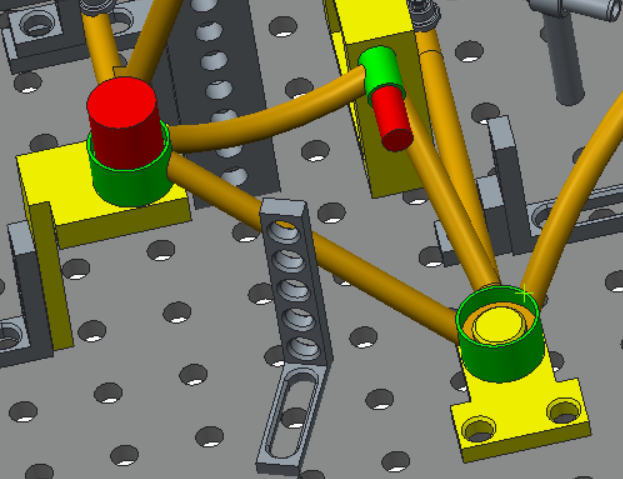

以上為客戶產品三維圖一
此有三個類似產品主要保證法蘭的位置要求和管件的位置，每個不同的法蘭需要制作相應的非標定位件。

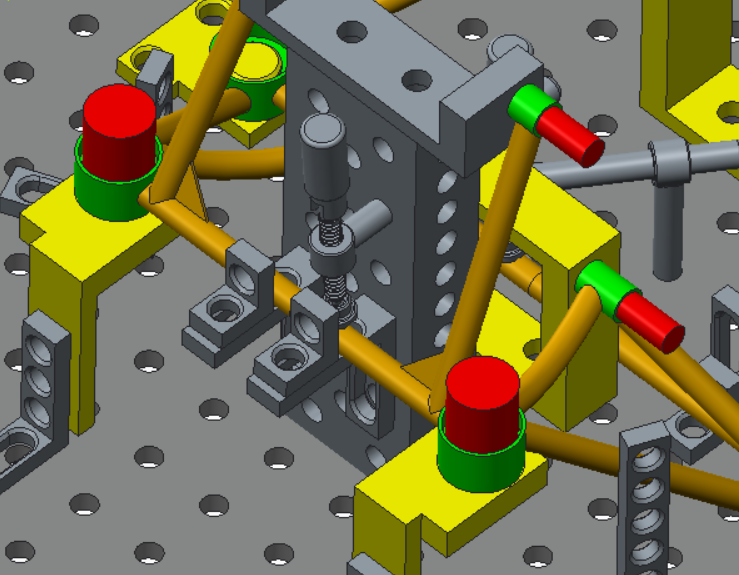

以此產品為例，介紹三維柔性工裝的應用特點：
平臺選用三維鑄鐵平臺2400X1200X200mm，支撐腿高度450,總高650。

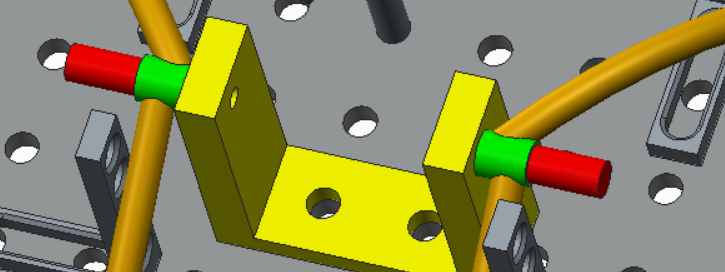

相交處用連接圓管定位，銷前端螺紋，擰入螺紋孔里面，壓緊工件。
管件位置利用定位角尺固定，無定位的管件通過測量用手工找正位置。

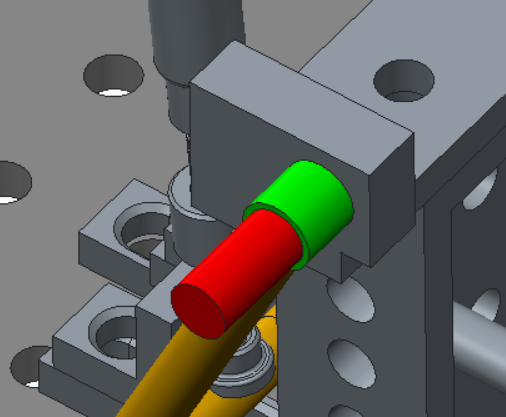

工件連接部分設計一些專用定位件保證其精確性。其它不同規格型號的工件焊接時也可在此工作臺上完成，根據焊接需求定位夾緊即可。
如需了解更多關于三維柔性焊接工裝的應用，歡迎來電咨詢，24小時服務熱線400-830-6696
