煤機行業

煤機焊接工裝方案

2018-12-27 (3164)次瀏覽

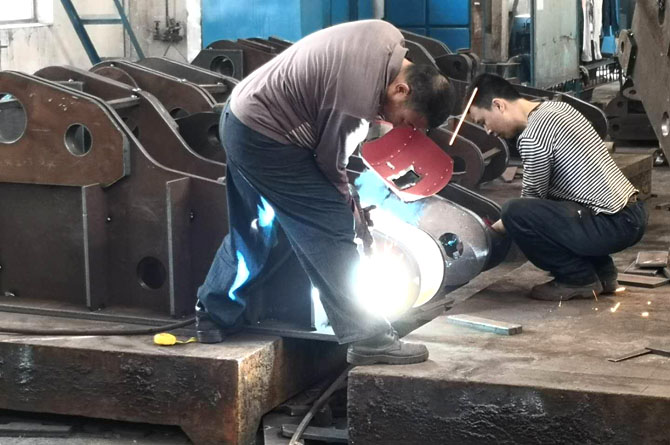

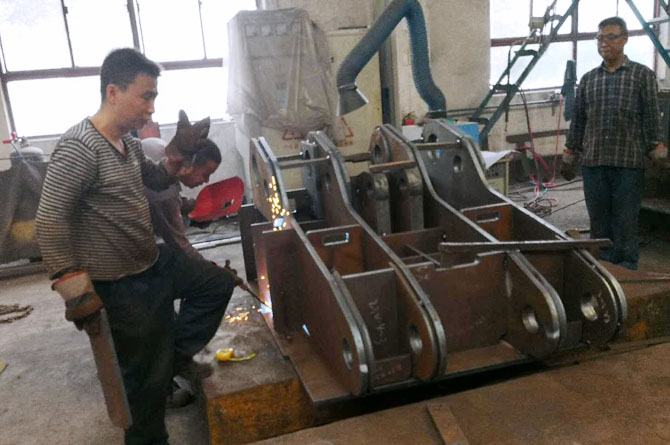

客戶焊接現場,只有簡易工裝
現場描述:
1.共計兩個點焊工位,每個工位分別有三個工人配合。
2.平均每小時可點焊一件產品,焊接現場無輔助工具,需重復測量尺寸。
3.過度依賴與焊工的個人水平和相互協助,隨意性較強;
4.焊接工位管理混亂隨意,輔助工具及配料無固定擺放位置,工作時效率降低;

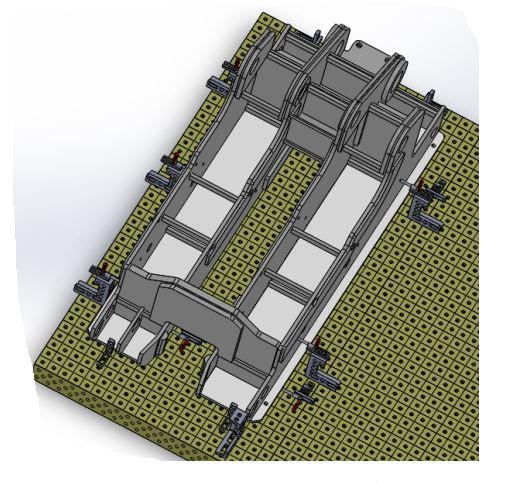

我司解決方案總裝圖:




分序步驟:注意事項
1.主筋板的三點定位原件高度必須低于貼板下沿高度,滿足定位在同一板面上;
2.主筋板前端頭及下底面不得有毛刺;
3.柔性三維工裝相關位置尺寸應嚴格按照?qǐng)D紙要求組裝。

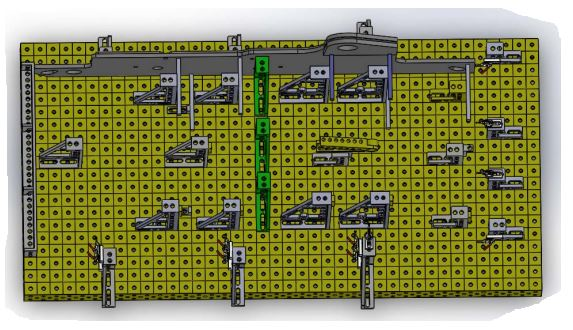

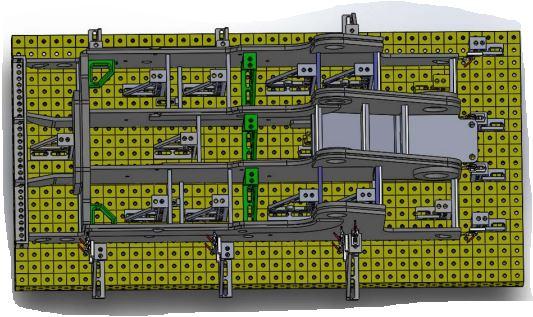

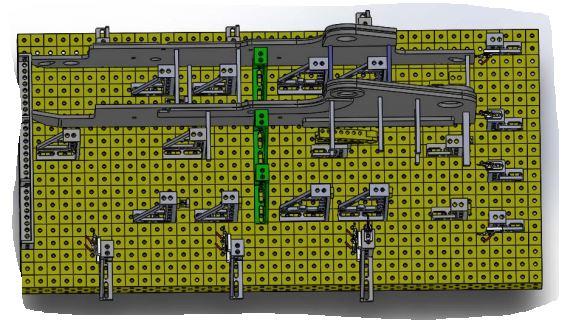

一、安裝主筋                                                                           二、安裝主筋

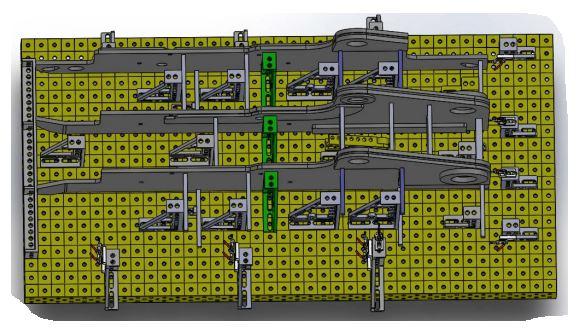

三、安裝主筋                                                                             四、主筋

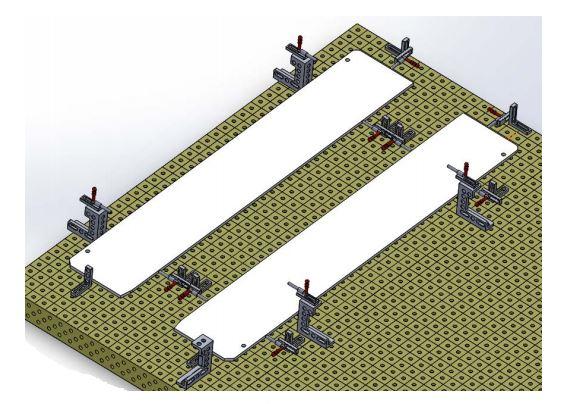

五、安裝底板                                                                      六、總裝

                說明:分為三道工藝;
1.主筋拼焊
2.底板定位
                3.底座框架和底板拼焊
