產品參數值

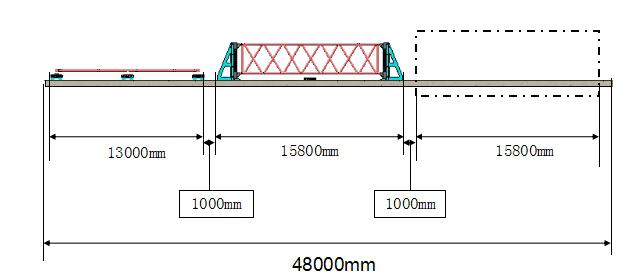

產品主要保證整體平面度，平行度，同軸度、形位公差、同心度的要求尺寸。要求總長48M,滿足不同長度產品焊接要求?，F(xiàn)在產品兩端接頭單邊留有余量是5毫米改善后單邊余量1.5毫米，兩接頭用來連接另一件產品精度要求高，現有的工藝是焊接完成后需上機床機加工，保證安裝精度。產品要求保證兩端接頭尺寸精度、垂直度、平行度、形位公差精度。

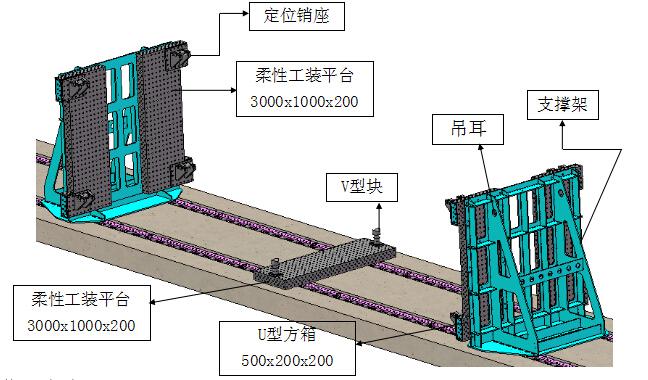

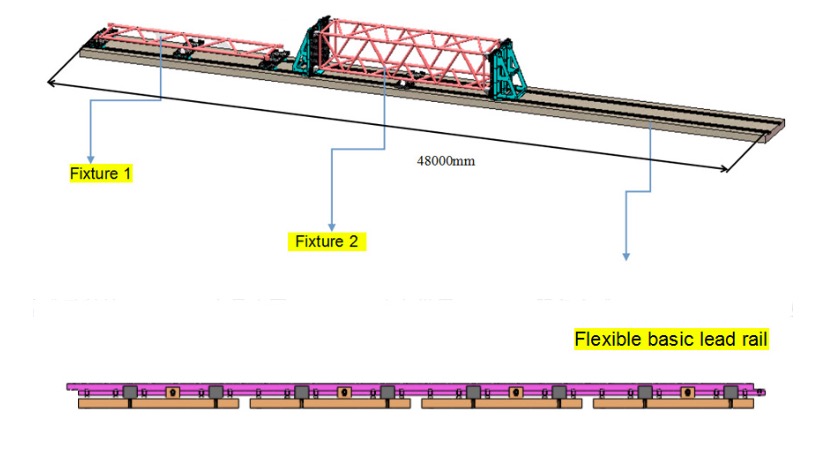

產品使用基礎地基加導軌模式，實現48M長地基接軌，所有基礎件可以在導軌范圍內移動，導軌平面度在2mm以內。因軌道最大整體承載重量100噸，其中固定端最大承載重量60噸；移動端位置為變化任意尺寸位置，要求必須考慮到地基整體性沉降問題，以保證工裝精度的穩定性！

產品分序圖
